Tìm hiểu van bi 3 ngã và chức năng của nó
Bài viết này sẽ khám phá chi tiết van bi 3 chiều là gì và chức năng chính của chúng là gì, thiết kế và hoạt động cơ bản cũng như các cách khác nhau mà chúng được sử dụng trong các ứng dụng khác nhau.
Trong thế giới công nghiệp và kỹ thuật, có rất nhiều loại van được sử dụng để điều chỉnh dòng chất lỏng hoặc khí trong hệ thống đường ống. Một trong những lựa chọn linh hoạt và phổ biến nhất là van bi 3 chiều. Các van này là thành phần chính trong hệ thống đường ống dẫn khí, đường ống dẫn dầu, kỹ thuật hóa học, quy trình công nghiệp và nhiều ứng dụng khác.

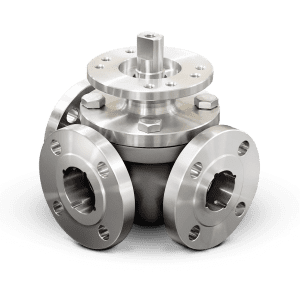

Van bi 3 ngã là gì
Van bi 3 chiều là thiết bị được sử dụng trong hệ thống đường ống để kiểm soát và điều tiết dòng chảy của chất lỏng hoặc khí theo nhiều hướng. Thiết kế của chúng bao gồm một quả bóng có lỗ ở giữa quay bên trong thân van. Quả bóng này có ba lỗ, cho phép dòng chảy theo các hướng khác nhau tùy thuộc vào vị trí của nó. Những van này đặc biệt hữu ích khi bạn cần thay đổi hướng dòng chảy hoặc kết hợp các dòng chất lỏng khác nhau. Hoạt động của chúng rất đơn giản: bằng cách xoay cần van hoặc tay quay, quả bóng di chuyển và các lỗ thẳng hàng với các ống dẫn khác nhau, cho phép hoặc chặn đường đi của chất lỏng.
Van bi 3 chiều được sử dụng trong rất nhiều ứng dụng. Ví dụ, trong hệ thống điều hòa không khí, chúng có thể hướng dòng nước nóng hoặc lạnh đến các khu vực khác nhau của tòa nhà. Trong ngành hóa chất, chúng được sử dụng để trộn các sản phẩm khác nhau hoặc chuyển hướng dòng chảy sang các quy trình khác nhau. Ngoài tính linh hoạt của chúng, các van này còn có một số lợi thế. Thiết kế nhỏ gọn và hiệu quả của chúng cho phép lắp đặt và bảo trì dễ dàng. Chúng cũng có khả năng bịt kín, ngăn ngừa rò rỉ và đảm bảo kiểm soát dòng chảy chính xác. Một số van bi 3 chiều thậm chí còn bao gồm các tính năng bổ sung, chẳng hạn như cần khóa hoặc đèn báo vị trí trực quan.
Các bước của van bi 3 ngã
Van bi 3-đường được phân biệt bởi hai loại lối đi chính: cổng L- và cổng T-. Mỗi đoạn văn này có những đặc điểm và ứng dụng cụ thể.
Chúng ta sẽ khám phá chi tiết các bước của van bi 3{1}}chiều, tập trung vào cổng L- và cổng T-. Chúng ta sẽ xem xét cách chúng hoạt động, cấu trúc của chúng và cách chúng được sử dụng trong các tình huống khác nhau.
L-Đoạn
Van bi 3 chiều với loại cổng L có các tính năng và ứng dụng cụ thể khiến chúng trở nên lý tưởng cho một số trường hợp nhất định. Dưới đây là một số tính năng và cách sử dụng chính của chúng:
Đặc trưng:
Hướng của dòng chảy:Cổng L- cho phép dòng chất lỏng được chuyển hướng theo hướng này hay hướng khác. Bi van có một lỗ trung tâm thẳng hàng với một trong hai lỗ vào/ra, cho phép dòng chảy theo một hướng cụ thể.
Tính linh hoạt:Những van này cung cấp tính linh hoạt
trong kiểm soát dòng chảy bằng cách cho phép điều chỉnh dòng chảy thông qua các kết hợp khác nhau của việc mở và đóng các cổng vào/ra.
Niêm phong kín:Van bi 3 chiều có cổng L đảm bảo bịt kín khi đóng, ngăn ngừa rò rỉ và đảm bảo kiểm soát dòng chảy chính xác.
Ứng dụng:
Hệ thống điều hòa không khí:Những van này được sử dụng trong hệ thống điều hòa không khí để kiểm soát dòng nước nóng và lạnh. Chúng cho phép hướng dòng chảy đến các vùng khác nhau hoặc chuyển đổi giữa chế độ sưởi và làm mát.
Quy trình công nghiệp:Trong công nghiệp, chúng được sử dụng trong các quy trình yêu cầu trộn các chất lỏng khác nhau. Cổng L- cho phép các dòng chất lỏng được kết hợp theo tỷ lệ cụ thể, rất hữu ích trong sản xuất hóa chất, dược phẩm và thực phẩm.
Hệ thống phân phối chất lỏng:Van bi 3 chiều có cổng L cũng được sử dụng trong hệ thống phân phối chất lỏng, chẳng hạn như trong việc lựa chọn các nguồn nước khác nhau trong cơ sở hoặc kiểm soát dòng chảy trong hệ thống tưới tiêu.
